产品简介

该产品是以优质低碳钢背为基体，表面烧结铅锡青铜合金，经数次高温烧结和致密轧制成为铜、铜一体的双金属带材。     该产品具有结合强度高、承载能力大、耐摩性能好等优点。特别适合于中速中载及低速高载等场合。通过特殊工艺手段，可以在摩擦面上加工出各种油槽、油穴及油孔，从而适应各种不同润滑共况条件。产品已广泛应用于汽车发动机、底盘、摩托车离合器、齿轮擦板和起重设备等领域。

机械物理性能   最大承载压力 LOAD CAPACITY     120N/mm2 适用温度范围 TEMPERATURE LIMIT -100℃～+200℃ 最高滑动速度 SEEED LIMIT       6m/s 合金材质     CHEMICAL COMPO-SITIONS                                          Cu80Pb10Sn10 轴套合金硬度 BRINNAL HARDNESS  HB60～90

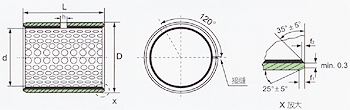

内径d	外径D	轴径h8	座孔H7	内孔公差	壁厚		油孔
					最小	最大				10	15	20	25	30	40	50	60
10	12	10 0 -0.022	12 +0.012 0	+0.148 +0.010	0.995	0.935	4	0.5	0.3	1010	1015	1020
12	14	12 0 -0.027	14 +0.018 0							1210	1215	1220
14	16	14 0 -0.027	16 +0.018 0							1410	1415	1420
15	17	15 0 -0.027	17 +0.018 0							1510	1515	1520
16	18	16 0 -0.027	18 +0.018 0					0.8	0.4	1610	1615	1620
18	20	18 0 -0.033	20 +0.021 0	+0.181 +0.020						1810	1815	1820	1825
20	23	20 0 -0.033	23 +0.021 0		1.490	1.430				2010	2015	2020	2025
22	25	22 0 -0.033	25 +0.021 0				6			2210	2215	2220	2225
24	27	24 0 -0.033	27 +0.021 0					1.0	0.5	2410	2415	2420	2425	2430
25	28	25 0 -0.033	28 +0.021 0								2515	2520	2525	2530
26	30	26 0 -0.033	30 +0.021 0	+0.205 +0.030	1.980	1.920					2615	2620	2625	2630
28	32	28 0 -0.033	32 +0.025 0								2815	2820	2825	2830	2840
30	34	30 0 -0.033	34 +0.025 0								3015	3020	3025	3030	3040
32	36	32 0 -0.039	36 +0.025 0					1.2	0.6		3215	3220	3225	3230	3240
35	39	35 0 -0.039	39 +0.025 0									3520	3525	3530	3540	3550
38	42	38 0 -0.039	42 +0.025 0				8					3820	3825	3830	3840	3850
40	44	40 0 -0.039	44 +0.025 0									4020	4025	4030	4040	4050

内径d	外径D	轴径h8	座孔H7	内径公差	壁厚		油孔	f1	f2
					最小	最大				25	30	40	50	60	80	90	100
45	50	45 0 -0.039	50 +0.025 0	+0.205 +0.030	2.460	2.400	8	1.5	1.0	4525	4530	4540	4550
50	55	50 0 -0.039	55 +0.030 0	+0.210 +0.030							5030	5040	5050	5060
55	60	55 0 -0.046	60 +0.030 0								5530	5540	5550	5560
60	65	60 0 -0.046	65 +0.030 0								6030	6040	6050	6060
65	70	65 0 -0.046	70 +0.030 0								6530	6540	6550	6560
70	75	70 0 -0.046	75 +0.030 0								7030	7040	7050	7060	7080
75	80	75 0 -0.046	80 +0.030 0				9.5				7530	7540	7550	7560
80	85	80 0 -0.046	85 +0.035 0	+0.215 +0.030								8040	8050	8060	8080
85	90	85 0 -0.054	90 +0.035 0								8530		8550	8560	8580		85100
90	95	90 0 -0.054	95 +0.035 0										9050	9060	9080		90100
95	100	95 0 -0.054	100 +0.035 0											9560	9580	9590	95100
100	105	100 0 -0.054	105 +0.035 0											10060	10080	10090	100100
105	110	105 0 -0.054	110 +0.035 0											10560	10580		105100
110	115	110 0 -0.054	115 +0.035 0											11060	11080		110100
115	120	115 0 -0.054	120 +0.035 0										11550		11580
120	125	120 0 -0.054	125 +0.040 0	+0.220 +0.030									12050	12060			120100
125	130	125 0 -0.063	130 +0.040 0														125100
130	135	130 0 -0.054	135 +0.040 0											13060			130100
135	140	135 0 -0.054	140 +0.040 0											13560	13580
140	145	140 0 -0.054	145 +0.040 0											14060	14080		140100
150	155	150 0 -0.054	155 +0.040 0											15060	15080		150100
